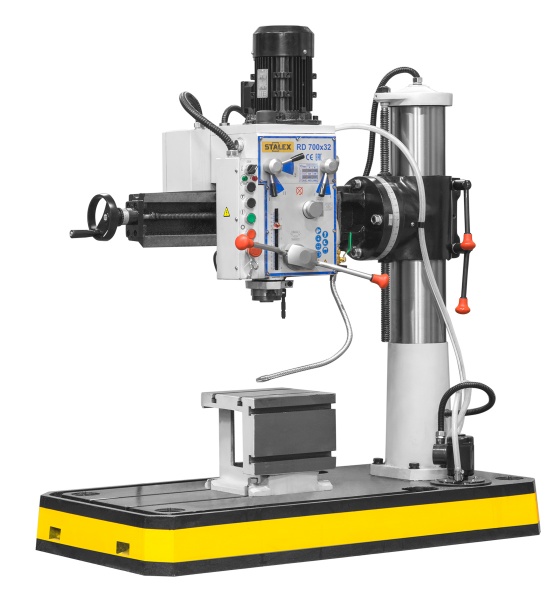

Станок радиально-сверлильный STALEX RD700x32
Описание
Радиально-сверлильные станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
Стойка разработана для жесткости и минимального отклонения
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
Наклон консоли ±45
Функция резьбонарезания
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
Бак СОЖ отлит в основании
Двигатель имеет независимую систему защиты перегрузки
Комплект поставки:
Система подвода СОЖ
Рабочий стол
Переходная втулка
Набор анкерных болтов
Рабочая лампа
Ящик с инструментами
Инструкция по эксплуатации
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
Стойка разработана для жесткости и минимального отклонения
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
Наклон консоли ±45
Функция резьбонарезания
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
Бак СОЖ отлит в основании
Двигатель имеет независимую систему защиты перегрузки
Комплект поставки:
Система подвода СОЖ
Рабочий стол
Переходная втулка
Набор анкерных болтов
Рабочая лампа
Ящик с инструментами
Инструкция по эксплуатации
Характеристики
Модель:
RD700x32
Макс. сверления, чугун/ сталь:
32/25 мм
Макс. резьбонарезания:
М20(чугун) М16(сталь) мм
Диаметр стойки:
150 мм
Расстояние между шпинделем и стойкой (мин/макс):
300 / 700 мм
Поворот консоли
360
Наклон консоли
±45
Расстояние между шпинделем и основанием (мин/макс):
275 - 680 мм
Рабочая зона стола (ДхШхВ): мм
250x250x250
Конус шпинделя:
MТ-3
Ход пиноли шпинделя:
130 мм
Диапазон вращения шпинделя,8
100-1600 об/мин
Автоподача пиноли шпинделя,3
0,08;0,14;0,23 мм/об
Мощность двигателя:
1,1 кВт,
Мощность насоса СОЖ:
0,37 кВт
Размер основания, мм
1200х650х155 мм
Габаритные размеры (ДхШхВ):
1235х625х1270 мм
Габариты упаковки(ДхШхВ)
1270х700х1370 мм
Масса нетто/брутто
500/540 кг
